一、機房不間斷電源系統（UPS）概述
在失電情況下，UPS提供後備電源，并進行必要的隔離和濾波，防止外部電壓波動對設備運行的幹擾。通常情況下，UPS通過逆變器輸出380V交流電源供應負載，或市電異常情況下UPS把直流電轉變成交流電輸出，繼續提供負載運行，不受斷電的困擾。在由于過載或者溫度過高以及逆變器發生損壞的情況下，UPS将自動無間斷的切換到旁路繼續供應負載。
二、UPS工作原理

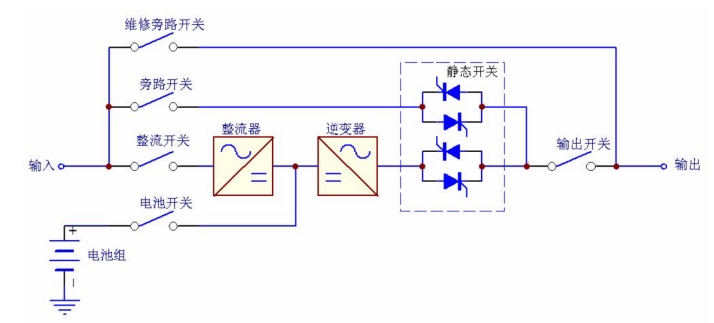

市電經過整流器整理後，給蓄電池充電，同時給逆變器供電，經逆變器逆變之後，向負載供電。
當市電異常時，電池自動開始工作（切換時間爲零）。此時，整流器停止工作，由電池供給逆變器直流電源，然後供給負載。
三、UPS分類及适用性
● 從電路主結構分
1、在線式
在線式UPS電源一般采用雙變換模式。當市電正常時，在線式UPS輸入交流電壓，通過充電電路不斷對電池進行充電，同時AC/DC電路将交流電壓轉換爲直流電壓，然後通過脈沖寬度調制技術（PWM）由逆變器再将直流電壓逆變成交流正弦波電壓供給負載，起到無級穩壓的作用；而當市電中斷時，後備電池開始工作，此時電池的電壓通過逆變器變換成交流正弦波或方波供給負載，因此無論是市電供電正常時，還是市電中斷由電池逆變供電期間，逆變器始終處于工作狀态，這就從根本上消除了來自電網的電壓波動和幹擾對負載的影響，真正實現了對負載的無幹擾、穩壓、穩頻以及零轉換時間。在線式UPS的這種特點，使它比較适合于用外加電池或加裝優質發電機的方法，改裝成長時間不間斷供電系統。在線式UPS輸出多爲正弦波，電壓及頻率穩定，所以它多被用在供電質量要求很高的場所。
2、在線互動式
在線互動式UPS是界于後備式和在線式工作方式之間的UPS設備，它集中了後備式UPS效率高和在線式UPS供電質量高的優點。在線互動式UPS的逆變器一直處于工作狀态，具有雙向功能，即在輸入市電正常時，UPS的逆變器處于反向工作給電池組充電，起充電器的作用；在市電異常時逆變器立刻投入逆變工作，将電池組的直流電壓轉換爲交流正弦波輸出。在線互動式UPS也有轉換時間，比後備式UPS短，保護功能較強。采用了鐵磁諧波變壓器，在市電供電時具有較好的穩壓功能。由于充電逆變器共用一個模塊，在給電池充電時，由逆變器産生的高頻成份很難濾掉，充電效果不是非常令人滿意，故不适合作長延時的UPS。在線互動式UPS價格遠遠低于在線式UPS，隻比後備式UPS價格稍高，因此也是一種适合小型辦公或家庭使用的UPS。
3、後備式
早期的後備式UPS在市電供電正常時，市電直接通過交流旁路和轉換開關供電于負載，交流旁路相當于一條導線，逆變器不工作，此時供電效率高但質量差。在近年的後備式UPS往往在交流旁路上配置了交流穩壓電路和濾波電路加以改善。當市電異常（市電電壓、頻率超出後備式UPS允許的輸入範圍或市電中斷）時，後備式UPS通過轉換開關切換到電池狀态，逆變器進入工作狀态，此時輸出波形爲交流正弦波或方波。後備式UPS存在切換時間，一般爲4毫秒～10毫秒，但對一般的計算機設備的工作不會造成影響。由于後備式UPS工作時輸出波形大都爲方波，供電質量相對較差，隻适用于要求不高的場合，并且功率一般都較小，多在2000瓦以下。但後備式UPS産品有著價格優勢，比較便宜，适合于小型辦公企業和家庭用戶使用。
4、雙逆變電壓補償在線式
雙逆變電壓補償技術也稱爲Delta技術，它将交流穩壓技術中的電壓補償原理運用到UPS的主電路中，當市電存在時，兩組逆變器隻對輸入電壓與輸出電壓的差值進行調整和補償，逆變器承擔的最大功率僅爲輸出功率的20%，所以功率強度很小，功率餘量大，這就增強了UPS的輸出能力和過載能力，不再對負載電流波峰系數予以限制，可從容地對付沖擊性負載，不再對負載功率因數進行限制，輸出有功功率可以等于标定的KVA值。
● 從後備時間分
1、标準機
UPS配備有内置的電池組，則稱爲标準機。由于受UPS體積和重量的限制，标準機局限于中、小功率的UPS。标準機一般是配置小容量的電池，所以後備時間不長。現行的标準機大多采用7Ah/12V的電池，功率越大的UPS，一般所用電池的節數也增加，如1KVA在線式的UPS用3節7Ah/12V的電池，3KVA的用8節，6KVA的用20節。其實電池的使用個數根本上決定于電池的規格和UPS的充電電壓，因爲大功率UPS的充電電壓比功率的UPS的充電電壓要大，對于同一規格的蓄電池，自然使用的電池節數就要增多。
2、長效機
UPS需外接電池組的，則稱爲長效機。長效機包括從小功率到大功率的UPS。長效機有著很大的機動性，用戶可以根據自己所需後備時間的長短來确定采用何種容量的電池。關于UPS的後備時間與蓄電池容量的計算可以根據以下的公式來确定：C=P?PF/（U?η?C）
其中C：蓄電池容量。P：UPS的額定功率，單位爲VA。PF：UPS的功率因數。U：電池組的直流端電壓=電池額定電壓╳電池節數。
η：逆變器的效率，爲0.86。C：電池的放電速率，該值可以根據UPS所需後備時間t的長短在電池的放電曲線圖上查得，例如當t=1小時，C=0.55；t=2小時，C=0.35；t=4小時，C=0.20；t=8小時，C=0.11。
●按輸入輸出方式分
1、單相輸入/單相輸出
2、三相輸入/單相輸出
3、三相輸入/三相輸出
小功率的UPS都采用單相輸入/單相輸出方式，而中、大功率的UPS多采用三相輸入/單相輸出和三相輸入/三相輸出。對于用戶來說，三相供電其市電配電和負載配電比較容易，每一相都承當一部分的負載電流。
